Pour voir des couples Gauche / Droite (côte-à-côte) sur écran d’ordinateur ou sur papier. Retour “Comment voir..”
De multiples modèles ; un critère majeur est la taille du couple d’images .
- Petite taille : téléphone portable, petite tablette, cartes stéréo, la Lettre du SCF imprimée
jusqu’à 13 cm de large pour l’ensemble des 2 images (2×6 cm).
Des visionneuses à lentilles ou très grosses loupes - Grande taille : grande tablette, écran d’ordinateur, …(couple d’images non compressées).
Des visionneuses à prismes ou lentille prismatiques ou des stéréoscopes à miroir
D’autres modèles de stéréoscopes sont proposés, “Mexicain, Pokescope, pour (très) grandes tailles) ..
Pour smartphones, on peut utiliser des visionneuse adaptées, certains casques ou d’ancien stéréoscopes pour plaques de verre, réaménagés
Attention, informations publiées jusqu’en 2023, la disponibilité des matériels peut être interrompue depuis!
Petite taille : téléphone portable, petite tablette, cartes stéréo, revue (Lettre du SCF)
de 12 cm jusqu’à 18 cm de large pour l’ensemble des 2 images.

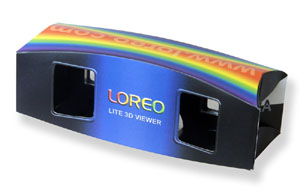

3 modèles simples : Loreo Lite 3D Viewer | Lite OWL | OWL Stereoscopic Viewer
Si l’on utilisait ce type de visionneuse pour examiner des vues affichées sur écran d’ordinateur, on serait amené à en réduire beaucoup trop le format.
Voir aussi « vision libre » et « téléphone à écran autostéréoscopique »
Pour voir des couples en parallèle de 12 à 18cm de large au total (2×6 à 2x9cm). Ce modèle a fait longtemps partie du kit de démarrage pour les nouveaux adhérents.
Lentilles prismatiques en matière synthétique et monture carton. A déplier et utiliser du bon côté (encoche pour le nez) ; il y a des schémas utiles sur le bord (légendes en anglais).
La distance d’observation des images est réduite (une quinzaine de cm pour des couples de 2x6cm) dépendant toutefois de la vision de chacun.
Essayer avec et sans lunettes correctrices (suivant taille image notamment)
Comment arriver à voir (pour débutant) ? :
Il faut bien regarder, avec un œil, une image (image droite si œil directeur droit) telle qu’elle remplisse à peu près le cadre du Loreo du côté correspondant ;
Puis regarder avec les 2 yeux et se rapprocher ou s’éloigner tout en gardant une image plein cadre pour un œil, et voir l’autre image dans l’autre cadre avec l’autre œil.
La pression plus ou moins grande sur les arêtes hautes et basses du Loreo permettent d’affiner le cadrage.
Malheureusement , la socièté Loreo a fermé, le Loreo Lite n’est plus fabriqué et les stocks sont épuisés . les nouveaux adhérents du SCF l’ont reçu dans le kit de bienvenue jusqu’en 2022.

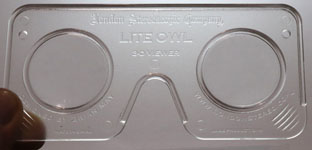

- Lite OWL
Ce modèle fait maintenant partie du kit de démarrage pour les nouveaux adhérents.
Le Lite OWL permet de voir des couples jusqu’à 7,5 cm d’entraxe, (largeur totale max = 15cm) à une distance d’environ 13cm.
Champ de vision (28°) un peu plus grand que le Loreo (23°). Il se tient à la main et les porteurs de lunettes doivent essayer avec et sans celles-ci.
Le bord de chaque lentille (vers l’intérieur) a un effet de prisme ce qui permet de voir des images légèrement plus écartées que les yeux de l’utilisateur.
D’une taille proche d’un téléphone portable, il peut se glisser dans une poche.
Produit (en chine) et diffusé par la London Stereoscopic Company de Brian May
Prix à l’unité (le 10/06/2020) 5£ + port : https://shop.londonstereo.com/LITE.html
Le SCF peut en fournir à ses adhérents à prix préférentiel (s’adresser au président patrick.demaret.92@gmail.com)

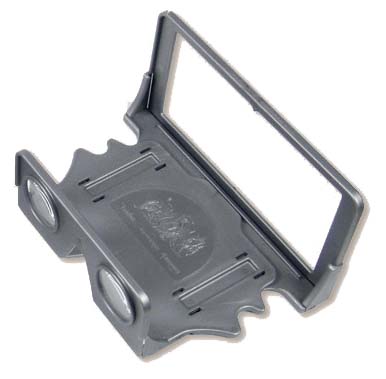

Même optique que le Lite OWL, mais monture coulissante pour ajuster la distance optique-image
Accueil des cartes 15,9 cm x9cm, dont la zone de vision est généralement 15,2cm sur 8cm, taille de l’ouverture.
Peut être utilisé sur une paire stéréo (max 2 x 7,6cm x8 cm) imprimée sur un support plus grand.
Exemple d’utilisation pour un album format 19,5 x15,5 cm imprimé par Cewe
à partir de jpg réduits à 2x900x945pixels avec marges par SPM et déclarés à 300ppi (soit en pouces 6×3.15).
Remarque : cela laisse la possibilité d’une impression avec 2160px de large pour chaque image en imprimant en 720 dpi.
L’ouverture dans le cadre permet aussi de l’utiliser pour regarder des couples sur un téléphone ou une petite tablette
15£ + port à l’unité (10/06/2020) : https://shop.londonstereo.com/OWL-B-ENV.html
Complément : « Le nouveau kit de réalité virtuelle OWL (Virtual Reality Kit) prend la visionneuse stéréo OWL existante et,
grâce à un adaptateur simple mais ingénieux, permet son utilisation avec un téléphone intelligent
non seulement pour visualiser des images 3D en ligne, mais aussi celles prises par l’utilisateur, et le contenu VR disponible. »
£25+port (10/06/2020) : https://shop.londonstereo.com/VRKIT.html
Grande taille : grande tablette, écran d’ordinateur
2 visionneuses à prismes : « Loreo Pixi » et « Lunettes prismatiques ajustables », plusieurs stéréoscopes à miroir.
Pour des couples d’images non compressées.
Si chacune (la droite et la gauche) est au format classique de TV, 16/9,
alors mises l’une à côté de l’autre, elles vont remplir la moitié de l’écran en hauteur, si cet écran est au format classique 16/9 ;
donc chaque image ne remplira qu’un quart de l’écran.
Des images du couple au format plus carré, ou en mode portrait, rempliront une grande partie voir la totalité de l’écran.
La plupart des vidéos 3D présentent des images compressées en demi-largeur, ce qui nécessite :
- soit d’utiliser un téléviseur 3D (lunettes polarisées ou actives), ou un projecteur 3D ,
- soit un logiciel spécifique (Bino, Stereoscopic Player) qui permet de présenter le couple d’images en ratio normal ;
et ainsi les regarder sur un écran ordinaire (ordinateur, TV classique, …) avec visionneuse ou stéréoscope.
Les prismes et lentilles prismatiques créent des aberrations chromatiques : liserés colorés rouge ou vert pour les éléments contrastés, comme tout prisme,
aberrations d’autant plus importantes que l’effet prisme est plus important ! Ce n’est pas le cas des stéréoscopes à miroir.

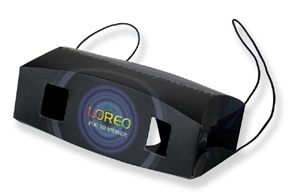

- Loreo Pixi 3D Viewer
Lentilles prismatiques et monture carton, comme le Loreo Lite, mais plus grand, avec des élastiques pour s’attacher aux oreilles.
Ses oculaires en matière synthétique grossissent beaucoup moins que ceux du petit modèle :
on peut donc examiner de plus loin des images beaucoup plus grandes, de manière confortable.
La distance d’observation des images est de plus de 40 cm (NDLR 70cm pour mon écran secondaire de 52cm de large – diagonale 24 pouces).
Essayer avec ou sans lunettes de vue.
Malheureusement , la socièté Loreo a fermé, le Loreo Lite n’est plus fabriqué .Il reste peu de stocks. Les nouveaux adhérents du SCF reçoivent un exemplaire dans le kit de bienvenue.
- Lunettes prismatiques ajustables
Ces lunettes comportent 2 prismes coulissant afin de régler leur écartement selon la distance.
La distance idéale avec l’écran est d’environ 60 cm.
Si nécessaire, se rapprocher ou s’éloigner légèrement jusqu’à trouver la position d’observation la plus confortable.
Le champ lumineux est plus grand que celui du Loreo Pixi, avec des aberrations chromatiques encore plus fortes.
https://www.berezin.com/3d/3dprism.htm 19$ + port (10/06/2020)
Voir aussi le site de NVP3D http://www.nvp3d.com/fr/shop 12 CHF+port (08/2020)

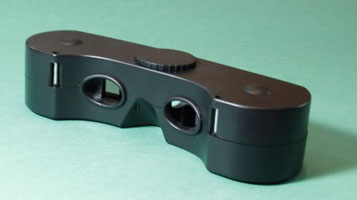

- Stéréoscope à miroir :
Philippe Nicolet aurait encore quelques exemplaires de son stéréoscope à miroir (Août 2020)
Voir “Stéréoscope NVP3D” à 38.00 CHF + port, sur son site http://www.nvp3d.com/fr/stereoscope

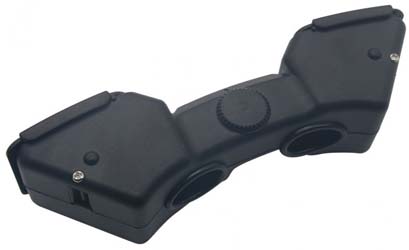

- Un stéréoscope à miroirs disponible (10/06/2020)
« Vintage Plastic Adjustable Stereoscope Mirror 3D Viewer » de thanksbuyer.com.
ThanksBuyer (Chine) propose toujours (10/06/2020) ce modèle à $21.20 + port.
https://www.thanksbuyer.com/vintage-plastic-adjustable-stereoscope-mirror-3d-viewer-13414
Mobilise une main pour le tenir ; il y a bien un support à ventouse mais ne tient que sur surface très lisse.
Nécessité de régler la convergence des miroirs avec la molette centrale, exercice délicat mais stable si on l’utilise toujours pour le même écran
Deux caches amovibles pour éviter des bords parasite ; finalement l’auteur de ces lignes les a scotchées comme des œillères
Avantage / inconvénient par rapport à un autr modèle du mêmefournisseur : il permet de regarder des couples d’ images carrés qui occupent (presque) tout l’écran d’ordinateur.
Exemple sur un écran de portable de 17 pouces, je regarde avec SPM, ce qui fournit un fond noir en plein écran et une petite séparation centrale ,
chaque image fait 18,5cm de large, position à environ 40cm de l’écran.
Par contre pour des images 16/9ème sur support imprimé, on voit en haut et en bas au delà du couple stéréo ce qui peut perturber.

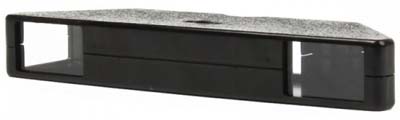

- Autre stéréoscope à miroirs disponible
Autre modèle de ThanksBuyer (Chine) à $20.20+port ( (18/01/2019) https://www.thanksbuyer.com/3d-stereo-viewer-stereoscope-13397
Ce modèle est aussi proposé par Berezin comme « Wheatstone viewer » https://www.berezin.com/3d/wheatstone.htm (29$ et le double avec port).
(commandé le 13/01, reçu le 25/01/2019, il contient une série d’images stéréo avec légende en chinois: bonjour le bilan carbone).
Ce modèle est fait pour des images de format 16/9 en côte à cote. Avec ce format on cadre bien toute l’image, sans vision parassite
La distance à l’écran est légèrement plus grande que dans le modèle ci-dessus pour voir toute la largeur,,
mais dès que l’image est plus carrée (3/2, 4/3) on perd le haut et le bas, à moins d’ajouter des marges sur les côté.
- Stéréoscope à miroirs à tester : Pocket 3Dvu
Ce modèle par Berezin https://www.berezin.com/3d/pocket_3dvu.htm (29,95$ et 50,58$ avec port et douane, 12 jours pour l’acheminement en juin 2020, ).
Pour des images de 10 à 60 pouces de large (25cm à 1,5 mètre) en côte à cote. Un bouton glissant pour ajuster selon la taille.
Possibilité de régler l’écartement oculaire pour le spectateur ?
La visionneuse peut être portée comme des lunettes grâce à des branches pliables et amovibles: on a les 2 mains libres !
C’est pratique si on n’a pas besoin de lunettes de vues, et il y a des trous dansles branches pour mettre des elastiques de support (non testé)
Bien sur il peut aussi être tenue comme une visionneuse 3D et le dessous a un raccord de trépied standard, ….
ce raccord est un simple trou dans le plastique contrairement à l’écrou du ThanksBuyer.
Même effet pour la vision que les autres stéréoscope à miroirs (de ThanksBuyer et de Philippe Nicolet – non disponible).
Notice en chinois traduite partiellement en anglais, le produit s’y appelle “3D-Scope mini”
Il semble produit par Sonice Group Co., Limited http://www.3dglasses.cc/product/side-by-side-3d-viewer-snst002/
Il est référencé mais non disponible sur amazon, et semble disponible au 24/06/2020 pour un minimum d’achat de 50 unités sur https://sonice3d.en.made-in-china.com/product/zoVEqdibCSat/China-3D-Scope-Mini-Side-by-Side-3D-Viewer-SNST002-.html
Autres Stéréoscopes

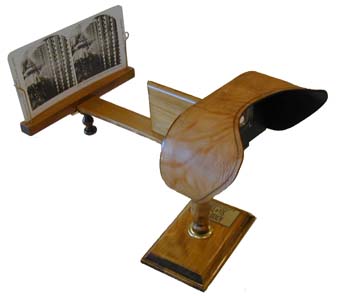

Holmes (mexicain) en bois d’occasion à partir de 30€ environ mais compter un prix supérieur pour bon matériel
Neuf : https://www.berezin.com/3d/holmes.htm 110 $ plus port + douane
Pokescope : pliable, description complète et utilisation sous : http://www.pokescope.com/pokescopeinfo.html
Chez Berezin http://www.berezin.com/3d/pokescope.htm 40$+ port vu le 14/01/2019.
Attention ne pas confondre avec le “Poké Scope” qui permet de prendre des Pokémon en photo.
Avis de O.Cahen : il permet de regarder des images côte-à-côte, même de grandes dimensions.
Mais il a un angle de vision assez étroit, donc les images sont vues plutôt étirée.
Autre modèle de stéréoscope à miroir chez Berezin :
Hyper-View Large Format Stereo Print Viewer – pour 11 pouces de côté (27 cm) (22 pouces pour la paire) d’ou impression en A3 ! 165$ (+port et douane) https://www.berezin.com/3d/Hyperview.htm
Un grand caisson à tenir à 2 main (ou pied à fabriquer) pour regarder des vraies photos imprimées sur A4 pour chaque côté.
Screen-Vu Stereo Viewer : 280$ (+port + douane -11/06/2020) https://www.berezin.com/3d/screen.htm avec un manche pour tenir à la main
Adjustable ScreenScope Improved Versions – avec bras pour fixer à un ordinateur 290$ à 330$ (+port) (+port + douane -11/06/2020)https://www.berezin.com/3d/screenscope.htm
Enfin il existe des stéréoscopes à miroir pour analyser des paires de vues aériennes et en tirer des calculs de hauteurs ex:
GeoScope : pour couple stéréo très grande taille (9pouces = 23cm de côté)
https://www.berezin.com/3d/_private/geoscope.htm 226$ plus port + douane
Pour d’autres stéréoscopes (souvent associés à des sorte de microscopes), voir sur Google, entrer “mirror stereoscope”

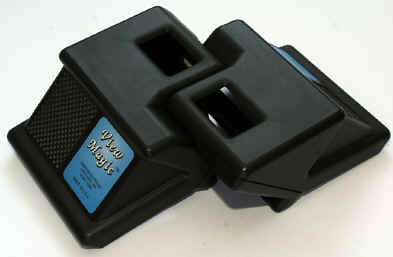

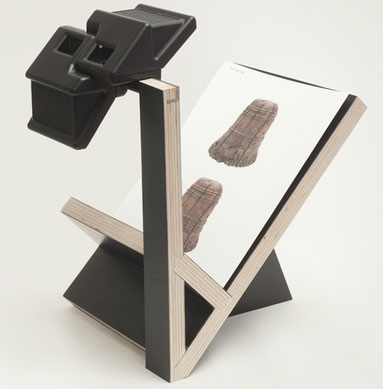

Le View-Magic est un stéréoscope à miroirs, pour images Dessus-Dessous de moyenne et grande taille
Le View-Magic permet de voir confortablement en relief les couples de tirages format standard carte postale placés l’un au dessus de l’autre.
De 9×13 ou 10 x 15cm pour le modèle basique et de 25 à 30cm pour le modèle Large.
Serait disponible chez Berezin :ViewMagic
Voir un mode d’emploi détaillé pour la création des vues imprimées pour View Magic avec SPM : Producing View Magic Prints with SPM – Barry Aldous (UK) dans Stereoscopy 3.2017, N°111
Pour Smartphone
Visionneuse :
Des couples non compressés peuvent être regardés sur des téléphones avec une visionneuse
L’important est alors une haute définition de l’écran pour ne pas (trop) voir les pixels!
Le Lite OWL (cf. ci-dessus) est bien adapté aux nouveaux écrans très allongés.
“Homido mini” deux lentilles et une sorte de clip en plastique qui vient pincer le téléphone par le milieu de l’écran.
Très fort grossissement, limite le champ sauf petit écran de téléphone.
(13€ sur Amazon le 12/06/2020) Un clône : “Runfon Mini” très bon marché, très long délai de livraison. Le SCF peut en fournir à ses adhérents à prix préférentiel (s’adresser au président patrick.demaret.92@gmail.com)
Utiliser des casques de VR pour voir des couples stéréos classiques ?
Cette question a été traité à la séance technique du 19 septembre 2018 (cF. Lettre 2014 d’Octobre 2018)
Hélas, on ne peut pas simplement utiliser un casque dit de VR en y insérant un smartphone ordinaire, mais il y a d’autre possibilités
Nos couples stéréos classiques ne sont pas à 180°, l’angle de champ est en général inférieur de moitié ou très inférieur (Un 24mm en 24×36 correspond à un angle de champ de 84°, et les prises de vue fish-eye sont très rares.)
Et on regarde l’image (ou la vidéo) sans déplacement de l’image par rapport au casque-stéréoscope.
Dans cet usage, l’examen des casques actuels de VR (avec écran intégré ou utilisant un smartphone comme écran) débouche sur quelques points majeurs : la définition de l’écran, la nature des lentilles, et leur qualité.
Pour tous les casques, les lentilles sont à très fort grossissement et avec un champ de vision assez large mais en ne montrant qu’une partie de l’image..
Ainsi, pour répondre à cette contrainte, l’application « Stereoscope » pour smartphone Android a prévu la possibilité de paramétrer des marges noires ; mais avec des smartphones ordinaires, la définition est faible.
Ainsi pour utiliser des binocles Homido, sur un smartphone avec écran de 5,7 pouces de 1920 x 1080 pixels, l’auteur a paramétré des marges (G, C, D) de 120 pixels, ce qui aboutit à une largeur de 780 pixels pour chaque vue.
Pour éviter pour éviter pixellisation, on peut rechercher des smartphones avec écran de (très) haute définition.
Pour les produits phares des grandes marques, donc chers, Samsung est passé à 2560 x 1440 px avec le S6 et Apple à 2436 x 1125 px avec l’iPhone X.
Enfin, reste le problème des lentilles. Ce qui amène à souhaiter la construction de visionneuses pour des smartphones à haute définition et avec des lentilles à focale plus longue.
Cela peut se réaliser avec des anciens stéréoscopes à plaque de verre ou avec des produits spécifiques
Didier Chatellard nous indique (mail 7/7/2017):
Personnellement je construis des visionneuses avec des smartphones 5.5″ 2560×1440 et des lentilles achromatiques moins fortes, genre 80mm à 110mm de focales et 45mm de diamètre (les casques sont à 45-50mm de focale si ce n’est moins parfois).
Avec cette combinaison, je peux même mettre des smartphones 6.3″ dans des anciennes bornes 9×18 sans avoir de problème de pixels et montrer des autochromes ou des images de plaques ou de cartons sans souci.
Pour des appareils en 6×13 ou 45×107 je prend les 5.5″.
Utilisation de stéréoscope pour plaque de verre
En séance, Pierre Parreaux a montré un smartphone à écran de 5,5 pouces 2560*1440 px (LG G4, trouvé en occasion de l’ordre de 140 €). Cet appareil était inséré dans un casque Homido (semblable au modèle V2 actuel à 70€).
Cela constitue un ensemble à un prix plus abordable que le haut de gamme et pour une définition intéressante notamment pour des images moins étirées en largeur que le 16×9ème.
Il a ensuite trouvé qu’il pouvait insérer son smartphone dans un ancien stéréoscope à plaques (taille supérieur à 6×13 ?) ce qui donne un résultat intéressant
Vincent Lozano a utilisé un ancien stéréoscope à plaque (6×13?) , modifié pour accueillir un LG5S, avec une vision très satisfaisant.
Le SCF peut fournir à ses adhérents à prix préférentiel le Cartoscope Spécial SCF au format 6×13 (s’adresser au président patrick.demaret.92@gmail.com)
Stéréoscopes pour smartphone
Brian May a présenté une nouvelle version de son stéréoscope OWL adapté aux smartphones. (cf. Lettre 992 de 2016 page 24)
Plus exactement il s’agit d’une petite plaque d’adaptation permettant d’utiliser plus facilement le stéréoscope avec un smartphone,ce dernier étant maintenu en place de manière magnétique.
Le « OWL Smart Phone VR Kit » disponible au tarif de 25 £+ port : https://shop.londonstereo.com/VRKIT.html.
et surtout pour ne pas avoir de fantômes il faut la regarder à plus de 50 cm, donc l’image est petite en comparaison de l’image du ViewVaster.
La qualité des grandes lentilles fait qu’on a l’impression d’être dans une salle de cinémaprès d’un grand écran.
L’écartement inter-occulaire est réglable, mais le grand diamètre des lentilles fait que ma fille de 10 ans n’a pas besoin de le réduire (réglé sur 65 mm).
Autre dispositif pliable donc portable : High Quality Digital Srereo Viewer – Thomas Unterholzner – Allemagne – Stereoscopy 2.2018, N° 114.
Utilise Sony Xperia Z5 Premium ; largeur de 12,1 cm, parfait pour écart interoculaire), réalisé par Sämi Bühlmann, collègue Suisse sam3d@sam3d.ch
(Sony Xperia Z5 Premium, environ 250€ Amazon.fr 10/01/2019 – modèle plus récent Sony Xperia ZX Premium, 400€)
Question : où trouver une liste de téléphone ayant une haute définition d’écran ? (des sites ont pour critère la définition de l’appareil photo et non de l’écran)
Smartphone à écran autostéréoscopique, document du site :
Ecrans autostéréoscopiques – téléphone et autres
“Voir en 3D sur tablette et smartphone: https://www.image-en-relief.org/stereo/https://stereo-club.fr/wp-content/uploads/2017/08/SCF_2016_09_28-Voir_en_3D_Tablette_SmartPhone-cc7.pdf
