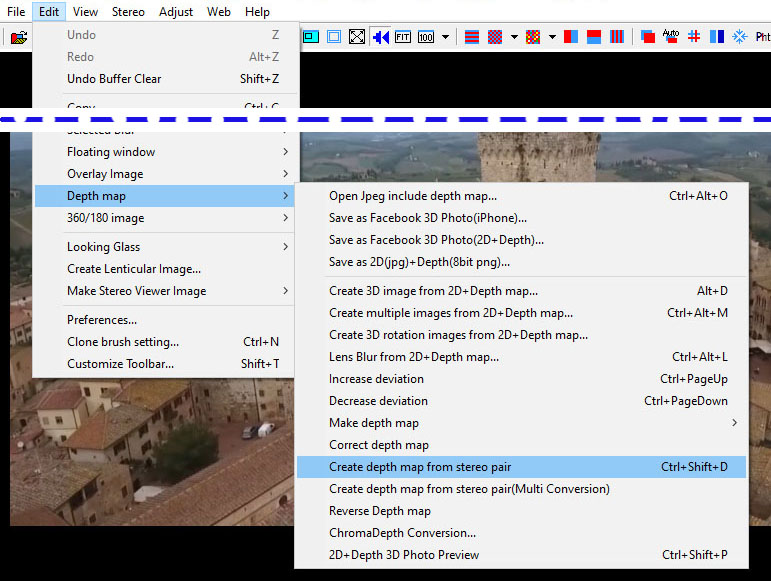

SPM (version récente) possède plusieurs fonctions pour créer et utiliser une de profondeur, voici quelques indications pour une sélection.
– Créer une carte de profondeur à partir d’une paire stéréo “Edit > Depth map > Create depth map from stereo pair” (Ctrl+Shift+D)
– Récupérer une carte de profondeur associée à une photo prise par certains téléphones “Edit > Depth map >Open Jpeg include depth map” (Ctrl+Alt+O)
– Retoucher la carte de profondeur.”Edit > Depth map > Correct depth map”
– Prévisualisation de l’effet correspondant “Edit > Depth map >2D+Depth Photo Preview”. (animation à la FaceBook : déplacer avec la souris)(Ctrl+Shift+P)
– Créer une paire stéréo à partir d’une image et sa carte de profondeur : “Edit > Depth map > Create 3D image from 2D+Depth map…”.
– Image “3D à la Facebook” Edit > Depth map > Save as Facebook 3D Photo (2D+Depth map)
– Création d’un gif animé à partir d’un couple stéréo
a) Créer une série d’image “Edit > Depth map > Create multiples images from 2D+Depth map”. (Ctrl+Alt+M) (avoir préparé un dossier adhoc)
b) File > Movie/Image Sequence > Image Sequence -> Animation Gif
Créer une carte de profondeur à partir d’une paire stéréo.
Il faut avoir installé des compléments logiciel (plugins) : 2 exécutables dmag5.exe et dmag9b.exe
Ils doivent être mis dans le même dossier que SPM ou dans un dossier spécifique à déclarer lors de la première utilisation de la fonction (pop-up : “Select DMAG Folder”).
Le détail des procédures est expliqué par son auteur Ugo Capeto. Mais vous pouvez directement importer un dossier compressé ” dmag5_9b.zip” ett mettre le dossier décompressé dans le dossier de l’exécutable de SPM
Créer la carte, procédure basique :
– charger le couple dans SPM.
– ouvrir la fenêtre de génération de carte de profondeur Ctrl+Maj+D
– je clique sur le bouton “Get Values automatic”
– puis le bouton “Create Depth Map”
– patienter jusqu’à la fin du traitement (2-3 minutes).
Pour certaines application l’arrière-plan est noir et l’avant-plan est blanc, pour d’autres c’est l’inverse !
Utiliser la commande Edit > Depth map > Reverse Depth map pour changer d’un mode à l’autre.
Paramétrage conseillé :
A) Bien spécifier les valeurs de profondeur de l’arrière plan et de l’avant plan (conseil majeur de Ugo Capeto)
– cliquer le pointeur sur l’image (on est en anaglyphe) en dehors du panneau de paramétrage.
– avec les flêches faire correspondre les points homologues de l’arrière plan
– cliquer sur le bouton du panneau de paramétrage “Get Background Value”
Recommencer pour l’avant plan “Foreground”
Ugo Capeto montre le réglage manuel dans sa vidéo https://youtu.be/8cLsrDkL3Ms à partir de 8:02
B) L’auteur des logiciels DMAG indique 4 paramétrages conseillés
– pour DMAG5 : radius(en haut) à 32 au lieu de 16 et downsampling factor (en bas) à 1 au lieu de 2
le temps de calcul est plus de long pour la détection des points homologues
– pour DMAG9b : sample rate spatial (en haut) à 16 ou 8 au lieu de 32 et lambda (3° ligne) 0.05 au lieu de 0.25
cela augmente la précision de la carte de profondeur
Retoucher la carte de profondeur
Quand on crée une carte de profondeur dans SPM pour tel ou tel besoin, il faut souvent la travailler, la corriger.
SPM a un équivalent d’une pipette couplé à un positionnement analogue à celui de la brosse clône.
Comme pour la brosse clône, il y a correspondance entre la position sur la vue de gauche (image 2D) et la vue de droite (carte de profondeur) et une façon de choisir le bon niveau de gris.
Procèder en 3 étapes :
a) Ouvrir “Edit > Depth map > Correct depth map” et choisir la forme du pinceau dans le fenêtre pop-up
b) Choisir la bonne teinte de gris, « Press and hold Ctrl key, Mouse right click … to pick the color » :
– positionner le pointeur sur un zone avec la valeur de gris correspondant à la profondeur cible,
– enfoncer la touche Ctrl et la garder enfoncée, et cliquer sur le bouton droit de la souris (tout en gardant Ctrl enfoncé) … cela prend le gris qui se trouve à l’endroit du pointeur pointeur.
c) Ensuite utiliser ce gris pour peindre le bon endroit de la carte, « and Mouse drag to paint » :
– tout en gardant Ctrl enfoncé, se positionner sur le bon endroit et “peindre” avec le bouton gauche de la souris enfoncé, ….
On peut aussi utiliser un logiciel de photo (Photoshop / Gimp..)
Tutoriel et documentation sur les outils DMAG (création de la carte de profonndeur)
Documentation dans : http://3dstereophoto.blogspot.com/ avec notamment :
“A quick guide on using StereoPhoto Maker (SPM) to generate depth maps”: http://3dstereophoto.blogspot.com/2019/05/a-quick-guide-on-using-stereophoto.html
Tutoriel vidéo
“Ultimate tutorial on how to generate depth maps in StereoPhoto Maker (SPM)” (45 minutes) : https://youtu.be/8cLsrDkL3Ms
Ce tutoriel montre d’abord le téléchargement des 2 exécutables DMAG5 et DMAG9b dans un dossier spécifique,
puis la mise en oeuvre et l’ajustement de paramètres
à partir de 4:28 Paramétrer SPM Edit > Preferences > Adjustement : cocher la case : “better precision (Slow) (il ya aussi “auto Crop after adjustement”)
à partir de 5:03 Ugo Capeto redimensionne en 2048 px de large, puis auto-alignement et sauvegarde du résultat
à partir de 7:00 début de création carte de profondeur
à partir de 7:16 lors de la première utilisation, déclaration du dossier contenant les programmes DMAG5 et DMAG9b
“Select DMAG Folder” : Yes, puis sélectionner le dossier dmag5_9b
à partir de 8:02 sélection des valeurs pour l’arrrière plan et l’avant plan :
décaler l’image (en anaglyphe, avec flèches du clavier) et cliquer
à partir 13:50 quelques réglages possibles des paramètres
pour DMAG5 : radius(en haut) à 32 au lieu de 16 et downsampling factor (en bas) à 1 au lieu de 2 (plus de temps de calcul)
pour DMAG9b : sample rate spatiel (en haut) à 16 ou 8 au lieu de 32 et lambda (3° ligne) 0.05 au lieu de 0.25
Puis explication des traitements
et présentation des effets de variationd de paramètres de DMag5 et valeur de l’arrière plan
Il est très important de bien spécifier valeur pour arrière plan et avant plan (ne pas sous estimer)
Ugo Capetoa un outils web pour visualiser le résultat : depthplayer.ugocapeto.com (Voir aussi SPM Edit > Depth map >2D+Depth Photo Preview)
Documentation détaillée sur DMAG :
dmag5_manual.pdf et dmag9b_manual.pdf sont dans les archives compressées .rar ainsi que dans le dossier dmag5_9b téléchargeable sur le site SCF
For more info on DMAG5, check this video: https://youtu.be/GatUxO_Ef3Y.
For more info on DMAG9b, check this video: https://youtu.be/5RgV5TdhZrY.
For more info on how the3dconverter2 can be used to edit depth maps, check this video: https://youtu.be/nv1T-0jGQ_I.
